7.3.1 设置步骤 - 停止通讯

创建一个触摸开关，用于反转控制每台控制器/PLC通讯扫描的位地址的ON/OFF。

1. 在[部件(P)]菜单上，指向[开关/指示灯]，选择[位开关(B)]或点击，在画面上放置一个开关。

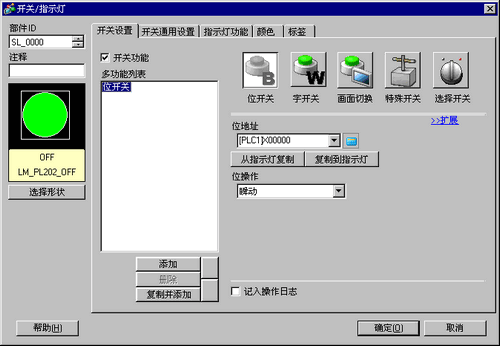

2. 双击所放置的开关部件。将显示如下对话框。


3. 在[选择形状]中选择开关形状。

4. 在[位地址]中，设置地址开始和停止通讯扫描.




   • 使用内部寄存器地址LS9550至LS9557来控制通讯扫描的开始或停止。

     例如，
     使用LS9550控制驱动程序1对应的16台控制器的通讯扫描。
     [LS9550]

     位0：启动/关闭对驱动程序1的第一台PLC的扫描。
     将位0置ON会停止扫描由驱动程序1控制的第一台控制器/PLC。将位0置OFF则恢复扫描。

   • 您不能停止扫描用系统区起始地址指定的控制器。但是，如果您没有使用系统数据区，则可以停止通讯扫描。
     5.19.6 人机界面(系统区)设置指南

   • 如果在[系统区起始地址]中指定了32位寄存器地址，则可以设置32位LS区地址。但是只能使用低16位来控制通讯扫描。

   • 当关闭通讯扫描时，已显示的控制器/PLC数据将保持不变。但是，如果切换画面后再次显示该画面，将不显示控制器/PLC数据。

5. 从[位操作]中选择[反转]。

6. 如果需要，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定]。



   • 根据所选的形状，您可能不能更改颜色。

   • 选择开关后按下[F2]键，您可以直接编辑标签文本。
