26.19.1 设置步骤 - 创建和传输扩展配方数据

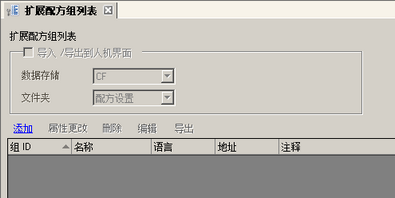

  1. 在[通用设置]菜单中，点击[扩展配方]显示如下画面。

  2. 点击[添加]显示如下对话框。
    指定[组ID]，输入单字节字符的[名称]。在[语言]字段中，选择配方的语言字符集。
    如需创建不同数据格式的配方，在[地址]中选择[随机]。

  3. 点击[添加]显示如下对话框。
    指定[配方ID]，输入[标签]，然后点击[确定]。这样就在配方组中添加了一个配方。

    • [标签]将作为配方标签显示在扩展配方列表中。

  4. 重复此步骤，再添加两个配方。(例如，法国面包和可颂面包)

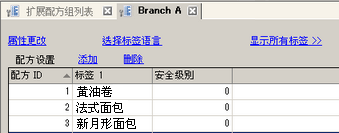

    列表按组显示配方。

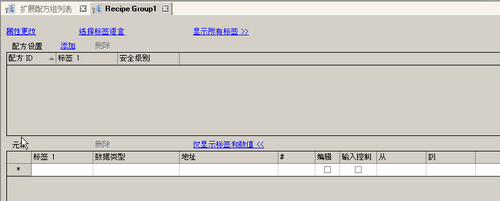

  5. 设置各配方的数据。
    在[配方]列表中选择[配方ID]的第“1”行，双击[元素]列表的[标签]单元格，定义元素标签。(例如，Flour)

  6. 点击[数据类型]单元格，定义数据类型。(例如，16位Dec无符号)

  7. 点击[地址]单元格，设置一个地址，作为数据传输的目标(或源)。(例如，D100)

  8. 在连续地址[#]字段，指定地址数。如果[数据类型]是[文本]，则设置字符数。

  9. 如果允许在人机界面上编辑数据(元素值)，则勾选[编辑]列的复选框。勾选[输入控制]复选框，在[从]和[到]字段中指定输入范围。

  10. 在配方标签的示例中(例如揃utter roll

    • 此设置在配方数据列表中显示为元素标签和元素值。

  11. 重复上述步骤，设置配方ID 2和3的配方数据。

    • 通过在[配方](下称配方标签)中选择多个标签，将各选定标签的元素显示为一列。可用下述方法选择多个配方标签。

    • 按住[Shift]键点击

    • 按住[Ctrl]键点击

  12. 在[元素]列表中，如下所示设置其他标签(下称元素标签)和元素值。

    • 点击[导出]，将设置以CSV文件的形式输出到指定文件夹。
      在人机界面上插入包含CSV文件的外部存储器，可以用外部存储器上的数据更改人机界面上的扩展配方数据。如需保存到某一位置，在[浏览...]中选择外部存储器作为导入/导出目的地。
      如果未定义文件名，将输出以下文件名。
      <value in #H_RecipeGroupName>_<value in #H_RecipeGroupID>.csv
      例如，如果#H_RecipeGroupName为“Branch A”， #H_RecipeGroupID为“1”，文件名则为“00001_Branch A.csv”。
      参阅下文，了解如何从外部存储器向人机界面加载数据(导入)。
      26.20 导入和导出扩展配方数据

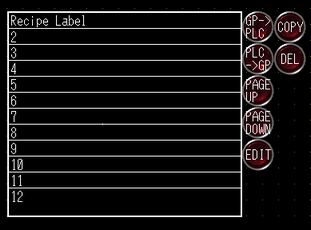

  13. 打开画面编辑器。在[部件]菜单上指向[扩展配方]，选择[扩展配方列表]，或点击将列表放置在画面上。

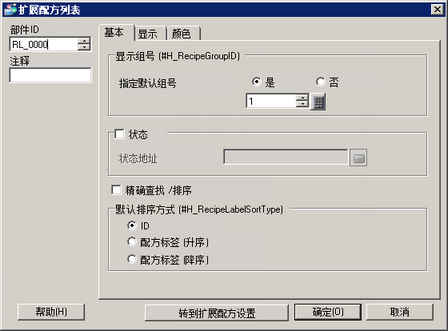

  14. 双击扩展配方列表，显示如下对话框。

  15. 在[指定默认组号]字段选择[是]选项，以便能定义配方组编号。

  16. 选择[状态]复选框，指定一个地址，用于保存扩展配方列表编辑结果(状态)。

  17. 勾选[精确查找/排序]复选框，以便在扩展配方列表中选择并精确查找配方标签或排序配方标签。

    • 下节列出了支持精确查找/排序功能的机型。
      1.5 支持的功能

    • 选择合适的字体类型和字符大小，以便使扩展配方列表的触摸区至少在20像素见方。小于此值的触摸区域可能无法对触摸做出响应。
      如需显示部件的触摸区，请从[查看]菜单中点击[首选项]在首选项对话框中，点击[画面编辑样式]，打开设置页面。点击[显示设置]选项卡，勾选[显示触摸区域]。

  18. 根据需要在[显示设置]和[颜色]选项卡上进行设置，然后点击[确定]。

  19. 在[部件]菜单上指向[扩展配方]，选择[扩展配方数据列表]，或点击将列表放置在画面上。

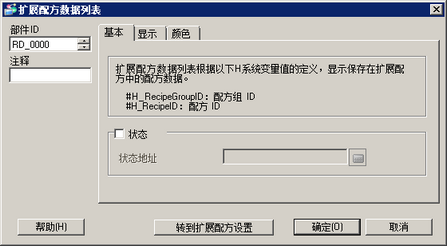

  20. 双击扩展配方数据列表，显示如下对话框。

  21. 选择[状态]复选框，指定一个地址，用于保存扩展配方数据列表编辑结果(状态)。

  22. 根据需要在[基本]、[显示设置]和[颜色]选项卡上进行设置，然后点击[确定]。

    • 选择合适的字体类型和字符大小，以便使扩展配方数据列表的触摸区至少在20像素见方。小于此值的触摸区域可能无法对触摸做出响应。
      如需显示部件的触摸区，请从[查看]菜单中点击[首选项]在首选项对话框中，点击[画面编辑样式]，打开设置页面。点击[显示设置]选项卡，勾选[显示触摸区域]。

    • 扩展配方数据列表中的列宽可以通过拖动元素标签与元素之间的分隔线进行调整。

    • 扩展配方数据列表所使用的特殊开关，其标签和颜色可以编辑。
