35.4.2.1 通过触摸打印当前画面(Direct Access方式)

创建一个开关来操作内部寄存器LS14位2。

1. 配置打印机的连接设置。
   35.3.3 设置步骤 - 打印机直接连接到人机界面

2. 从[部件(P)]菜单中选择[开关/指示灯(C)]，点击[位开关(B)]，将开关部件放在画面上。此外，您也可以点击然后再放置开关部件。

3. 双击所放置的开关部件。将显示如下对话框。


4. 在[选择形状]中选择开关形状。

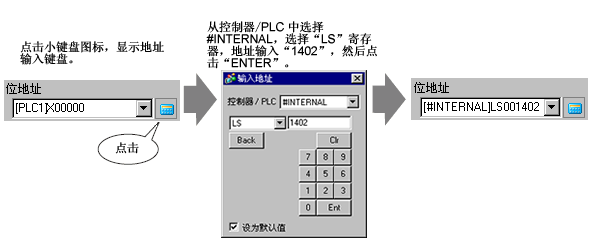

5. 在[位地址]中指定人机界面内部寄存器LS14的位2(打印开始位)。




   • 此外，还可以从[位地址]下拉菜单中选择变量#H_Control_HardcopyPrint来创建相同的操作开关。

6. 从[位操作]中选择[反转]。


7. 需要的话，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定]。
   一个用来开始打印屏幕的开关创建完成。



   • 在打印显示的画面时，人机界面内部寄存器中的LS6(状态地址)的位2(打印位)为ON。打印完成后，该位自动置OFF。确认该位为OFF状态，然后将LS14的位2(打印开始位)置OFF。
