配置打印机的连接设置。配置详情请参阅以下内容。
35.3.3 设置步骤 - 打印机直接连接到人机界面
从[工程(F)]菜单中选择[系统设置]，然后点击[主机]。打开[系统区]选项卡。
在[系统区控制器]中选择哪个控制器/PLC将获得系统数据区分配。只能将系统数据区设置到一台控制器/PLC。
在[系统区起始地址]中指定系统区的起始地址并勾选[启用系统数据区]复选框。(例如，D00000)
勾选[控制：(1个字)]复选框。

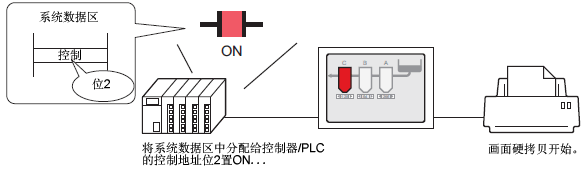

如果您将右侧显示的地址(上例中的‘D00014’)中的位2置ON，将打印显示的画面。
当[状态]地址(“[状态：(1个字)]上例中的D00006”)被分配给控制器/PLC时，该地址的位2(打印位)在打印显示的画面时为ON。打印完成后，该位自动置OFF。创建[脚本]，在确认该位已经置OFF后，将控制地址([控制：(1个字)] D00014)的位2置OFF。
