35.5.2.1 通过触摸取消打印(Direct Access方式)

创建一个开关将内部寄存器LS14的位11置ON。

1. 从[部件(P)]菜单中选择[开关/指示灯(C)]，点击[位开关(B)]，将开关部件放在画面上。此外，您也可以点击然后再放置开关部件。

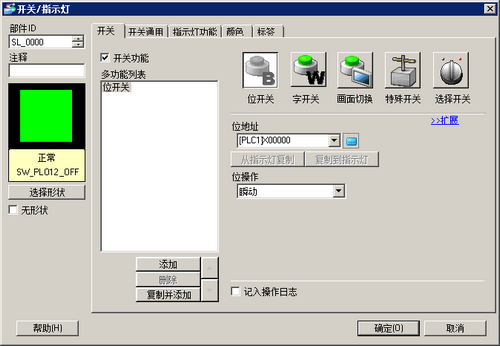

2. 双击所放置的开关部件。将显示如下对话框。


3. 在[选择形状]中选择开关形状。

4. 在[位地址]字段，定义人机界面内部寄存器地址LS14的第11位(取消打印位)。




   • 此外，还可以从[位地址]下拉菜单中选择变量#H_Control_PrintCancel来创建相同的操作开关。

5. 确认将[位操作]选择为[瞬动]。


6. 如果需要，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定]。

   一个用来取消打印的瞬动开关创建完毕。
