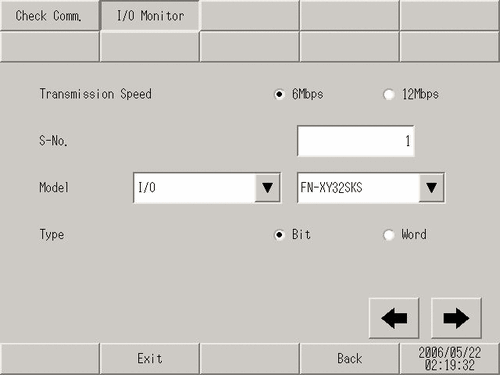

模块设置画面
Transmission Speed
从[6Mbps]和[12Mbps]中选择传输速度。
S-No.
输入您想应用I/O监控的模块的S-No。
S-No.输入范围取决于拟应用I/O监控的模块。
除FN-XY32SK以外的任何型号
1~63
FN-XY32SK
1~60
通用(DIO)
1~63
Model
选择应用I/O监控的模块的型号。
Type
选择I/O数据类型，[Bit]或[Word]。

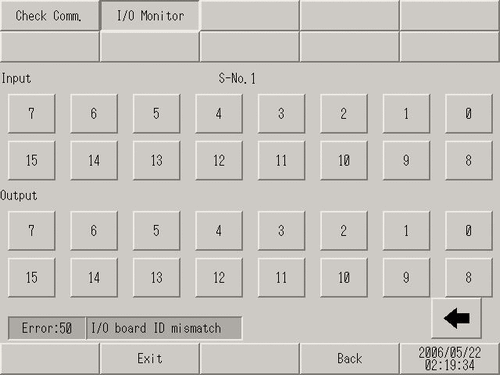

位监控画面
位监控画面
用位来显示输入/输出监控的相应输入/输出状态。
可同时监控一组16位。如需监控16到31的输入，返回上一画面，每次将[S-No.]的值加1，然后开始监控。

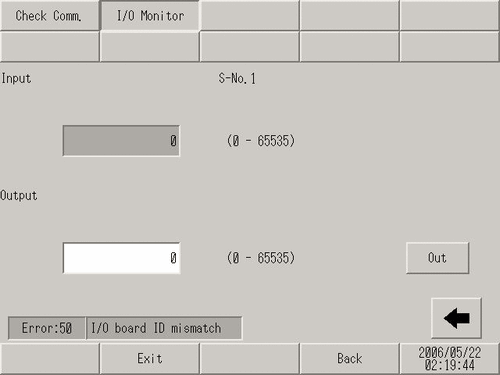

字监控画面
字监控画面
用字来显示输入/输出监控的相应输入/输出状态。
