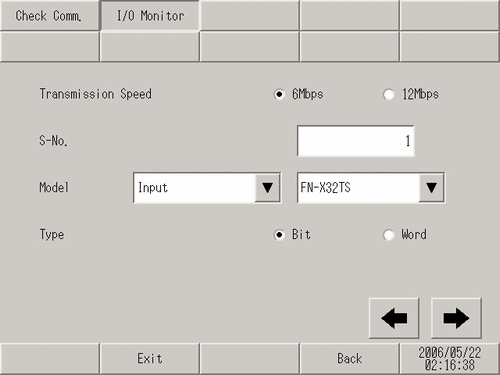

模块设置画面
模块设置画面
选择应用I/O监控的模块的站号和型号。
Transmission Speed
从[6Mbps]和[12Mbps]中选择传输速度。
S-No.
输入您想应用I/O监控的模块的S-No。
S-No.输入范围取决于拟应用I/O监控的模块。
FN-X16TS
1~63
FN-X32TS
1~62
通用(DI)
1~63
Model
选择应用I/O监控的模块的型号。
Type
从[Bit]或[Word]中选择 I/O 数据的类型。
位监控画面
位监控画面
用位来显示输入/输出监控的相应输入状态。
可同时监控一组16位。如需监控16到31的输入，返回上一画面，每次将[S-No.]的值加1，然后开始监控。
字监控画面
字监控画面
用字来显示输入/输出监控的相应输入状态。
