LT3000系列
通道号
选择I/O类型。
显示端子映射。
端子属性
点击[脉冲设置]，指定详细设置。
输出脉冲数量
输入脉冲输出的数量。
输出频率
输入输出频率。
加速/减速时间
输入脉冲输出的加速和减速时间。加速和减速时间使用相同设置。
初始输出频率
输入初始输出频率。

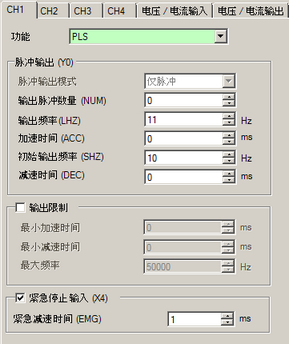

LT4000系列
输出脉冲数量
输入脉冲输出的数量。
输出频率
输入输出频率。
加速时间
选择脉冲输出加速时间。
初始输出频率
输入初始输出频率。
减速时间
选择脉冲输出减速时间。
输出限制
如需指定脉冲输出限制，请勾选此项。
最小加速时间
选择脉冲输出的最小加速时间。
最小减速时间
选择脉冲输出的最小减速时间。
最大频率
输入最大输出频率。
紧急停止输入
勾选此项，可用输入信号停止输出。
输入置ON时，脉冲输出停止。
[紧急停止输入]仅适用于单通道。不能同时为多个通道设置。
在执行紧急停止时，可能出现下述情况：保存在系统变量(#L_PLS*_NUM)中的脉冲输出数比实际输出数小。
紧急减速时间(EMG)
需要紧急停止时设置减速时间。
如果减速时间为0ms，发生紧急停止时，[紧急减速时间]被忽略并发生突然停止。
