LT3000系列

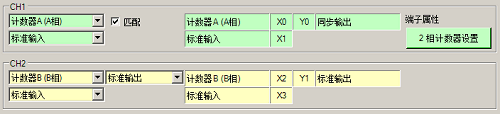

通道号
在下半部分选择输入类型。上半部分的I/O类型固定为[计数器A(A相)]和[计数器B(B相)]。
显示端子映射。
匹配
同步输出时勾选此项。
端子属性

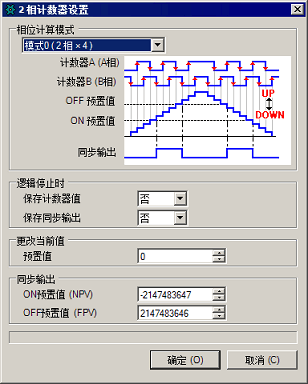

点击[2相计数器设置]，指定详细设置。
相位计算模式
选择相位计算模式。
保存计数器值
选择当逻辑程序停止时是否保留计数器值。
保存同步输出
选择当逻辑程序停止时是否保留同步输出状态。
预置值
输入一个值，作为计数器的当前值。
ON预置值/OFF预置值
输入数值，用于在使用同步输出时更改输出值。
LT4000系列

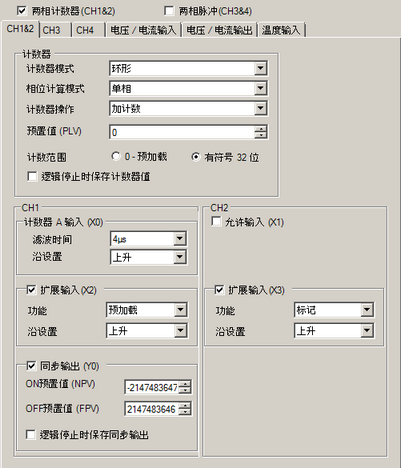

当使用两相高速计数器时请勾选[两相计数器]。
计数器模式
选择计数器模式。
线性
执行加计数或减计数一次。计数操作在计数器当前值到达最小值或最大值时停止。如需重新启动计数，请用系统变量(#L_ExIOCntInCtrl)清除计数器当前值。
环形
反复运行计数操作。当计数器到达计数范围的最大值或最小值时，计数器复位为最小值或最大值，然后继续计数。
采样
计数器当前值保存Time Base时间段内的脉冲数和信号频率。时基中设置的时间段过后，更新计数器当前值。
相位计算模式
选择相位计算模式。
计数器操作
选择计数器的操作方式。
预置值
输入一个值，作为计数器的当前值。当[计数器模式]为[环形]或[线形]时可设置此项。
计数范围
选择计数范围。当[计数器模式]为[环形]或[线形]时可设置此项。
数据格式
选择计数单位。当[计数器模式]为[采样]时可设置此项。
脉冲计数
计数器当前值保存时基时间段内输入的脉冲数。
频率
计数器当前值保存时基时间段内的脉冲信号频率。单位为Hz。
Time-Base
输入计算输入信号脉冲数或频率所用的时间间隔。当[计数器模式]为[采样]时可设置此项。
逻辑停止时保存计数器值
选择当逻辑程序停止时是否保留计数器值。
计数器A输入
配置计数器A的输入设置。
滤波时间
选择输入信号的过滤时间。信号变ON/OFF的间隔长于过滤时间时计数。
沿设置
选择计算输入信号的时机。
上升
计算脉冲输入的上升沿。
下降
计算脉冲输入的下降沿。
允许输入
允许输入时勾选此项。
扩展输入
当使用扩展输入时可设置此项。可分别为CH1和CH2配置此项。
功能
选择从输入端收到信号时要运行的功能。
预加载
在系统变量(#L_HSC*_PLV)中写入计数器当前值。
预选通
在系统变量(#L_HSC*_PSV)中保存计数器当前值。
标记
将计数器当前值清0。
沿设置
选择运行功能的时机。
上升
检测到扩展输入中的上升沿时运行功能。
下降
检测到扩展输入中的下降沿时运行功能。
两者
检测到扩展输入中的上升沿或下降沿时运行功能。
同步输出
同步输出时勾选此项。
ON预置值/OFF预置值
输入使同步输出发生改变的值。
逻辑停止时保存同步输出
选择当逻辑程序停止时是否保留同步输出状态。
