31.8.3 [I/O驱动程序]设置指南 - AnyWire

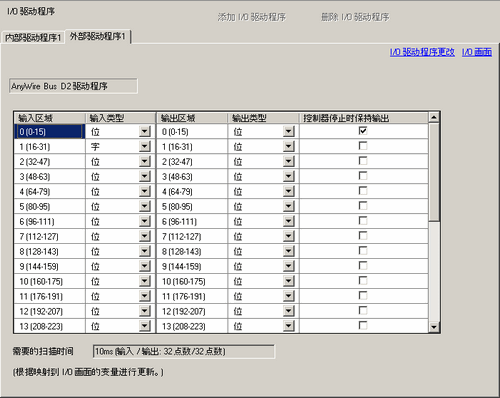

输入区域

可用于输入的区域被划分为28 x 16位区域。

输入区字段使用括号来显示输入区编号及相关的位“输入区编号(开始位 - 结束位)”。不能编辑输入区。

输入类型

从[位]或[字]中选择输入类型。

输出区域

可以用于输出的区域被划分为28 x 16位区域。

输出区字段使用括号来显示输出区编号及相关的位“输出区编号(开始位 - 结束位)”。不能编辑输出区。

输出类型

从[位]或[字]中选择输出类型。

控制器停止时保持输出

选择是否希望当逻辑程序停止时保持输出值。选择该复选框，启用保持输出。

所需扫描时间

显示当前设置和I/O点数状态下的扫描时间：XX毫秒(输入/输出：YY点/ZZ点)。

使用区域*1

I/O点数

所需扫描时间

未使用或0~1

输入/输出：32点/32点

10毫秒

2~3

输入/输出：64点/64点

10毫秒

4~7

输入/输出：128点/128点

10毫秒

8~11

输入/输出：192点/192点

14毫秒

12~15

输入/输出：256点/256点

18毫秒

16~19

输入/输出：320点/320点

22毫秒

20~23

输入/输出：384点/384点

26毫秒

24~27

输入/输出：448点/448点

30毫秒

*1 “使用区域”指被映射到变量的最大区域号。
例如，如果映射输入区2(32-47)的I3(位35)和输出区10(160-175)的Q3(位163)，“使用区域”为10。
