32.14.2.6 显示执行结果的系统变量- SHR/SHRP

• 当执行结果是0时，#L_CalcZero置ON。

• 如果由于移位操作造成溢出，将在#L_CalcCarry中保存最后一个溢出的位。

• 当执行发生错误时，将在#L_Status中保存错误信息。

• 当执行发生错误时，将在#L_CalcErrCode中保存错误代码。

程序示例

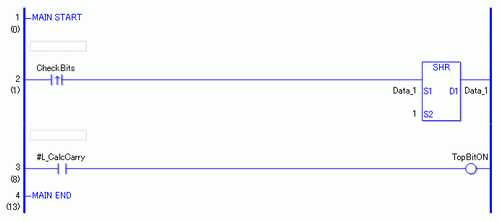

SHR

确定最低位是ON还是OFF。

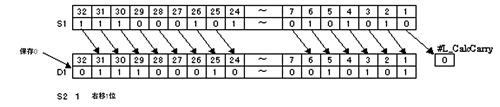

1. 当上升沿指令的变量置ON时，将运行SHR指令。当执行SHR指令时，会将右移1位的结果保存在D1中。

2. 在右移1位后，通过使用#L_CalcCarry系统变量，您可以检查Data_1最低位的先前值。



   • 当使用常开指令时，只要常开指令为ON，就总是执行SHR指令。


SHRP

在何时运行指令方面，SHRP和SHR指令有所不同。对于SHRP指令，即使使用常开指令，也只有在检测到该位的上升沿时才执行SHRP指令。即便常开指令位保持为ON，也只在一次扫描中执行SHRP指令。
