32.14.1.6 显示执行结果的系统变量- SHL/SHLP

• 当执行结果是0时，#L_CalcZero置ON。

• 如果由于移位操作造成溢出，将在#L_CalcCarry中保存最后一个溢出的位。

• 当执行发生错误时，将在#L_Status中保存错误信息。

• 当执行发生错误时，将在#L_CalcErrCode中保存错误代码。

程序示例

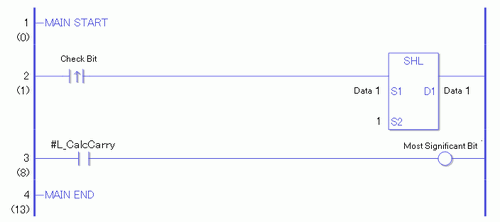

SHL

确定最高位是ON还是OFF。

1. 当上升沿指令的变量置ON时，将运行SHL指令。当执行SHL指令时，会将左移1位的结果保存在D1中。

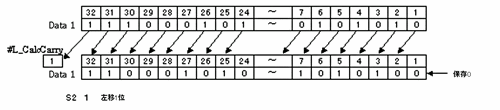

2. 左移1位时，您可以通过#L_CalcCarry的状态检查数据移位前最高位是ON还是OFF。



   • 当使用常开指令时，只要常开指令为 ON，就总是执行SHL指令。


程序示例

SHLP

SHLP和SHL指令检测执行时间的方法不同。对于SHLP指令，即使使用常开指令，也只有在检测到上升沿时才执行SHLP指令。因此，即使常开指令保持为 ON，也只在一次扫描中执行SHLP指令。
