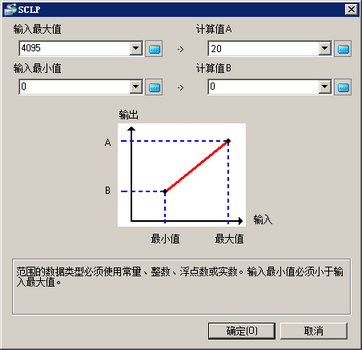

双击SCL指令，显示如下对话框。在对话框中，设定最大和最小输入值及输出A和输出B的值。
当设置最大/最小输入值及输出值A和B时，您不能间接指定数组元素。
数组变量名称:数据
数组:5
O 数据 [0] x 数据 [N]
当在操作数S1或D1中使用实型或浮点型变量，并使用常量来定义最大/最小输入值以及输出A和输出B的值时，请用“0r”和“0f”来标明实数和浮点数。

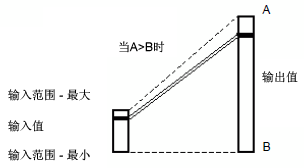

当输出值A > 输出值B
当输出值A < 输出值B
程序示例

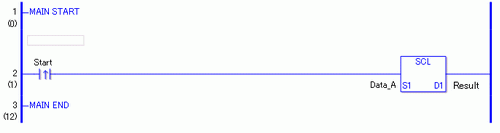

SCL
将模拟输入值(0至4095)转换为4至20[最大]范围内的当前值并用十进制表示该值。
在SCL指令设置对话框中，设置最大输入值 = 0r4095，最小输入值 = 0r0， A = 0r20， B =0r4。
当上升沿指令置ON时，将执行SCL指令。当执行SCL指令时，会将结果Data_A 保存在D1中。
当使用常开指令时，只要常开指令变量保持为ON，就总是执行SCL指令。
SCLP
SCLP和SCL指令的运行时间不同。对于SCLP指令，即使使用常开指令，也只有在检测到上升沿时才会执行SCLP指令。因此，即使常开指令位保持为ON，也只在一次扫描中执行SCLP指令。
