32.14.4.6 显示执行结果的系统变量 - SAR/SARP

• 当执行结果是0时，#L_CalcZero置ON。

• 当执行发生错误时，将在#L_Status中保存错误信息。

• 当执行发生错误时，将在#L_CalcErrCode中保存错误代码。

程序示例

SAR

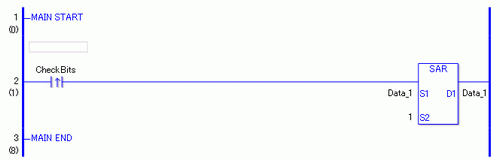

1. 当上升沿指令的变量置ON时，将运行SAR指令。当执行SAR指令时，会将右移1位的结果保存在D1中。最高位不发生移位，但也被复制到D1中。每次移位时，都将最高位复制到最左边的空位中。



   • 当使用常开指令时，只要常开指令位为ON，就总是执行SAR指令。

SARP

SARP和SAR指令检测执行时间的方法不同。对于SARP指令，即使使用常开指令，也只有当检测到上升沿时才执行SARP指令。即便常开指令位保持为ON，也只在一次扫描中执行SARP指令。
