32.14.3.6 显示执行结果的系统变量 - SAL/SALP

• 当执行结果是0时，#L_CalcZero置ON。

• 当执行发生错误时，将在#L_Status中保存错误信息。

• 当执行发生错误时，将在#L_CalcErrCode中保存错误代码。

程序示例

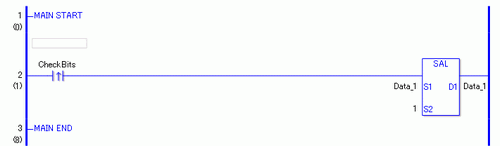

SAL

1. 当上升沿指令的变量置ON时，将运行SAL指令。当执行SAL指令时，会将移位结果保存到D1中。最高位不发生移位，在最低位中保存0。



   • 当使用常开指令时，只要常开指令位为ON，就总是执行SAL指令。

SALP

SALP和SAL指令检测执行时间的方法不同。对于SALP指令，即使使用常开指令，也只有当检测到上升沿时才执行SALP指令。即便常开指令位保持为ON，也只在一次扫描中执行SALP指令。
