19.15.2 XY历史散点图 - 图表/扩展

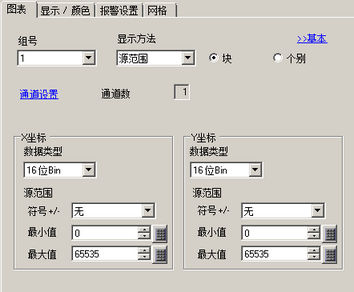

配置各通道的缩放设置。

显示方法

从[源范围]和[显示范围]中选择图表显示范围的设置方法。
19.15.2.1 XY历史散点图 - 显示范围

如果选择了[显示范围]，[报警]选项卡隐藏。
当选择了[源范围]时，[辅助线]和[理想曲线]选项卡隐藏。

块/个别

当[显示方法]为[源范围]时，选择整体配置或个别配置[数据类型]和[符号+/-]等通道设置。
