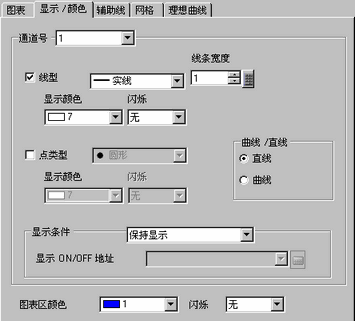

19.15.3 XY历史散点图 - 显示/颜色

通道号

选择通道，设置图表显示和颜色。

线型

指定是否在图表上绘制线条。

当勾选时，从5种图案中选择线条类型：

  • 如果图表画面是16像素或更少，实线以外的任何图案都可能不能获得正确显示。

  • 将点图与线条图案进行比较时，线条绘制优先于点的绘制。

线条宽度

在1至2中设置线条宽度。

显示颜色

设置线条颜色。

背景颜色

如果您选择了一种非实线线型，设置线条的背景色。

像素大小

指定是否在图表上显示点。勾选时，从如下7种图案中选择点类型：、、、、、、点大小固定为5像素。

显示颜色

设置点的颜色。

圆形

指定当数据值超出显示范围的指定值时，是否在显示范围内弯曲线条。

当选择了[曲线]时，将以预定的上限值显示超出显示范围的值。如果X值和Y值均超出显示范围，将显示X和Y上限值的交点。

如果选择[直线]，则不显示超出显示范围的值。

  • 当显示图表时，如果超出了16位显示范围，无论曲线设置如何，该图表都将被弯曲。

显示条件

选择图表显示条件。

始终显示图表曲线。

当[显示ON/OFF地址]为OFF时显示图表，当[显示ON/OFF地址]为ON时隐藏图表。

当[显示ON/OFF地址]为ON时显示图表，当[显示ON/OFF地址]为OFF时隐藏图表。

显示ON/OFF地址

设置位地址，显示/隐藏图表。

图表区颜色

选择图表显示区的颜色。

闪烁

选择闪烁及闪烁速度。可以为[显示颜色]、[背景颜色]和[图表区颜色]选择不同的闪烁设置。
