更多详情,请参阅“设置指南”。
19.13 历史趋势图设置指南
有关放置部件或设置地址、形状或颜色的更多信息,请参阅“部件编辑步骤”。
8.7.1 编辑部件
触摸开关,显示/隐藏2号通道图表。
从[部件(P)]菜单中选择[历史趋势图(H)]或点击。将图表放置在画面上。

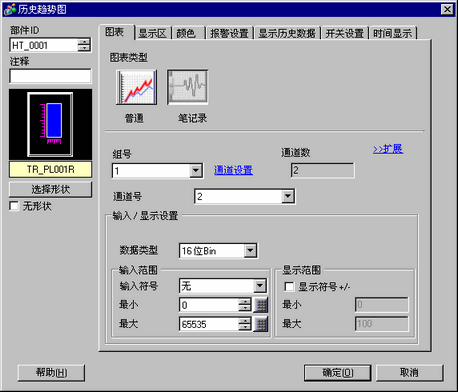

双击新建的图表。将显示设置对话框。
设置采样组和地址,然后调整设置,如颜色、显示数据数等。
从[通道设置]的[通道数]中,设置将在图表(2)中显示的数据曲线数。在将使用[通道号2]显示的图表上应用相同设置。
19.4.1 设置步骤 - 使用趋势图

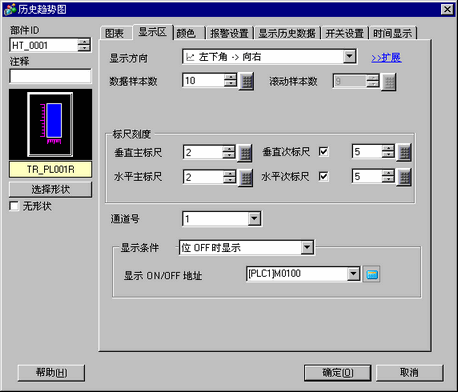

设置需要显示/隐藏的图表的通道号。点击[显示区]选项卡,从[通道号]中选择“2”。
更改[通道号]后,其他选项卡上的设置项目将对应所选的[通道号]。
在[显示条件]中,选择[位OFF时显示]。
在[显示ON/OFF地址]中,选择用于更改图表显示/隐藏状态的地址(例如,M100),并点击[确定]。
放置一个更改2号通道图表显示/隐藏状态的开关。
在[部件(P)]菜单上,指向[开关/指示灯],选择[位开关(B)]或点击 ,在画面上放置一个开关。

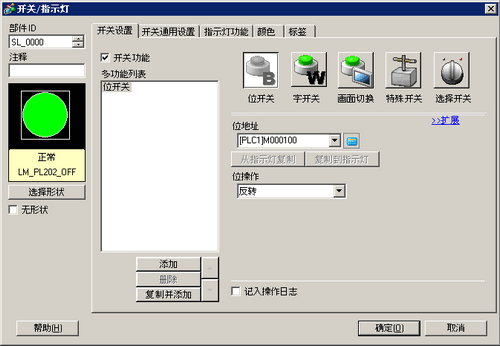

双击该开关。将弹出如下对话框。
在[位地址]列表中选择更改图表显示/隐藏状态的(M100)地址,并在[位操作]列表中选择[反转]。
需要的话,在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本,然后点击[确定]。
根据所选的形状,可能不能更改颜色。
选择开关后按下[F2]键,您可以直接编辑标签文本。如果选择了[文本列表],则可以更改要显示的文本列表。
