19.10.2 显示/清除数据块显示图

要显示图表，在保存完数据数量和数值后，将控制地址的显示位(位0)延迟一个比通讯周期或50ms长的时间(取其中较大者)。
通讯周期时间保存在人机界面特殊继电器区内部寄存器(LS2037)中。
图表显示后，控制地址数据置0。要再次显示图表，用一个比通讯周期时间或50ms长的时间(取其中较大者)恢复控制地址。

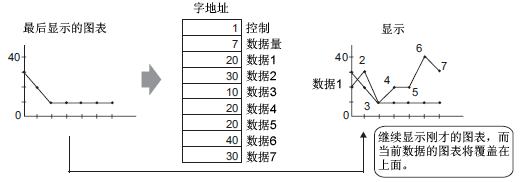

显示

在[通道数地址]中保存图表显示的数据数量，在[数据存储起始地址]及随后的地址中保存相应数量的数据，然后将[控制字地址]的位0置ON。(例如，将1写入[控制字地址])

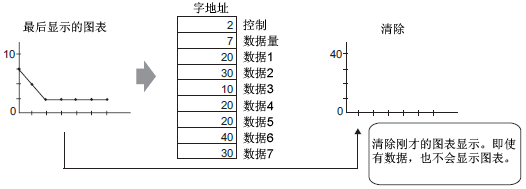

清除

将[控制字地址]的位1置ON。(例如，将2写入[控制字地址])。显示的图表将被删除。

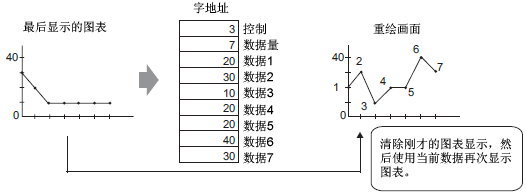

清除和更新

将[控制字地址]的位0和位1置ON。(例如，将3写入[控制字地址])。删除显示的图表后，图表将根据当前存储的数据重新显示出来。
