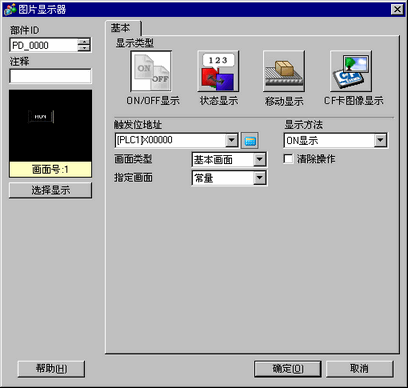

触发位地址
指定将监控的位地址(监控位)。
显示方法
从[ON显示]或[OFF显示]中选择显示方法。
ON显示
触发位被置ON时显示画面图片。
OFF显示
触发位被置OFF时显示画面图片。
画面类型
选择将显示的画面类型。
基本画面
显示基本画面。
图像
显示图片画面。
CF卡图像/SD卡图像
显示保存在CF卡/SD卡中的图像画面。
指定画面
从[常量]或[地址]中选择要显示的画面的指定方法。
常量
将要显示的画面图片是固定的。点击[选择显示]，指定您想显示的画面。
地址
显示画面上的图片是可变的。通过将画面号保存在显示画面地址中，可以更改和显示画面。显示画面类型是固定的。
画面设置
用变量来设置将要显示的画面。
画面号指定地址
设置字地址，该地址用于保存要显示画面的画面号。
数据类型
从[Bin]或[BCD]中选择显示画面地址的数据类型。
偏移量
在0至9999中设置偏移值。屏幕上将显示偏移值加保存在显示画面号地址中的画面号所对应的画面图片。
清除操作
如果勾选了该复选框，画面图片将根据触发位地址的变化，在显示/隐藏之间进行变化。如果未勾选该复选框，将保持以前显示的图片。
如果您想在选择了[清除操作]的情况下调用和显示基本画面的图形或文本，它们将显示使用XOR显示(重叠区的颜色将不同于指定颜色)。将一种颜色放置到另外一种颜色上时，请谨慎操作。
9.7.1 图片显示器限制(ON/OFF显示)
如果重叠目标是图像字体，它将没有异或显示。

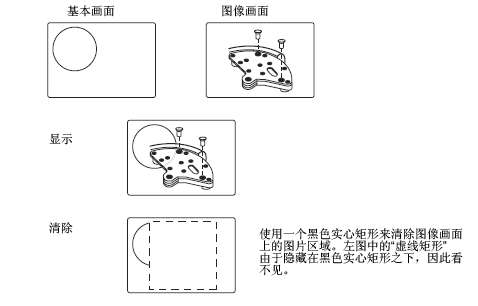

如果您在选择了[清除操作]的情况下显示图片画面，显示将被覆盖，清除操作将用黑色覆盖图片画面的显示范围。
当选择[清除操作]时，如果如下图形使用两个以上的相同像素进行绘制，它们就不能正确显示。
线条宽度在一点以上的图片
矩形、圆或多边形需要设置[边框]、[填充]和[阴影]。
文本需要将[文本属性]设置为[阴影]。
