14.5.1 设置步骤 - 分段分色显示

1. 从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

2. 双击放置在画面上的数据显示器。将显示[数据显示器]对话框。


3. 根据需要选择部件类型。取消勾选[无形状]，从[选择形状]中选择一种形状。

4. 在[监控字地址]中，设置地址以存储显示的数值。

5. 在[数据类型]下拉列表中，选择要显示的数据类型(例如，“16位Dec”)。



   • 勾选[缩放设置]，按指定的比例转换并显示数值数据。

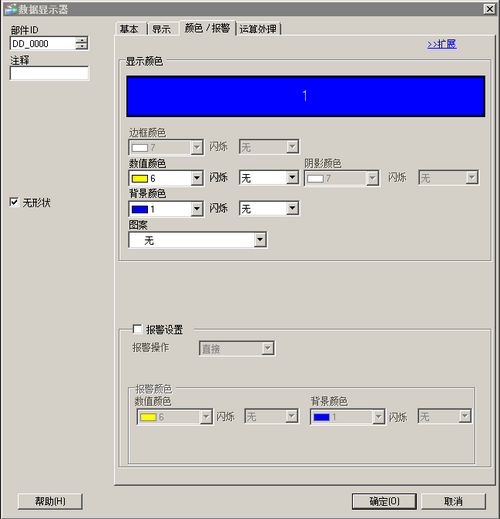

6. 点击[报警/颜色]选项卡，并点击[扩展]。


7. 在[范围数]中指定颜色编码的临界值。(例如，4)


8. 在[指定范围]字段，选择最小/最大数值范围的指定方式。(例如，常量)

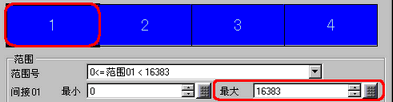

9. 在报警颜色显示条中选择1，设置[范围01]的最小值和最大值。(例如，最小值0，最大值2000)。


10. 设置[范围01]的[数值颜色](例如，黄色)和[背景颜色](例如，蓝色)。


11. 类似地，如下所示设置范围2~4：
    范围2：最小值2000，最大值5000，数值颜色：红，背景颜色：蓝
    范围3：最小值5000，最大值8000，数值颜色：黑，背景颜色：黄
    范围4：最小值8000，数值颜色：黄，背景颜色：蓝色

12. 需要的话，在[显示]选项卡上设置字体，然后点击[确定]。
