14.4.1 设置步骤 - 数值超出范围时更改数据颜色(报警显示器)

1. 从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

2. 双击放置在画面上的数据显示器。将显示[数据显示器]对话框。


3. 根据需要选择部件类型。取消勾选[无形状]，从[选择形状]中选择一种形状。

4. 在[监控字地址]中，设置地址以存储显示的数值。

5. 在[数据类型]下拉列表中，选择要显示的数据类型(例如，“16位Dec”)。

6. 点击[颜色/报警]选项卡，勾选[报警设置]复选框。


7. 在[报警操作]字段中，选择上限/下限值规定方法(例如，[直接])。

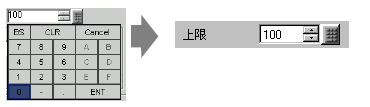

8. 在[报警范围]中，设置上限(例如，100)和下限(例如，0)。


9. 在[报警颜色]中，设置[数值颜色](例如，红色)和[背景颜色](例如，黄色)。

10. 需要的话，在[颜色/报警]和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定]。
