7.9.1 [系统设置] - [控制器/PLC]设置指南

设置控制器/PLC的详情。

添加控制器/PLC

添加控制器/PLC设置。当一台人机界面与多台控制器/PLC通讯时使用该设置。

选择[制造商]、[系列]和[端口]。

删除控制器/PLC

删除指定的控制器/PLC。

更改控制器/PLC

更改控制器/PLC的设置。

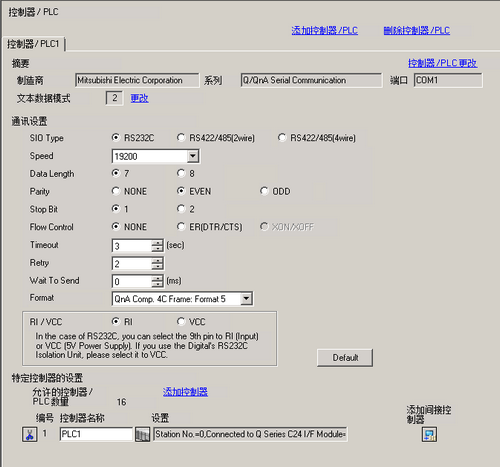

7.9.1.1 [控制器/PLC更改]设置指南

摘要

显示当前指定的控制器/PLC的设置。

制造商

显示当前指定控制器/PLC的制造商。

系列

显示当前设置的PLC的系列。

端口

显示可连接到控制器/PLC的接口。

  • 如果该端口也用于其他控制器/PLC,将显示在[端口]的右边。

文本数据模式

显示当前指定的控制器/PLC的文本数据模式。

更改

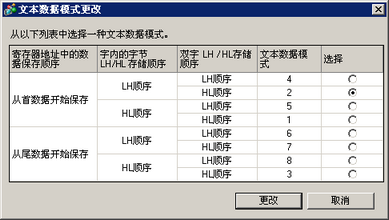

当显示[文本数据模式更改]对话框时,可以更改文本数据模式。通常根据各控制器/PLC指定文本数据模式。

  • USR存储器的存储顺序固定为[文本数据模式]=2,无论实际设置的文本数据模式为何。

寄存器地址中的数据

从[从首数据开始存储]或[从尾数据开始存储]中选择数据在寄存器中的存储顺序。

保存文本“ABCDE”。

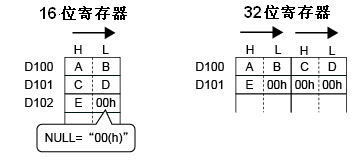

  • 从起始数据保存

当[文本数据模式]=1时

  • 从尾部数据开始保存

当[文本数据模式]=3时

LH/HL存储

从[LH顺序]或[HL顺序]中选择在一个字(16位)中的数据存储顺序。

保存文本“ABCDE”。

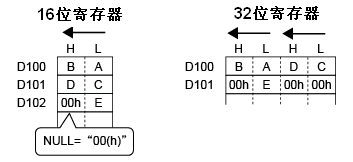

  • HL顺序

当[文本数据模式]=1时

  • LH顺序

当[文本数据模式]=2时

双字LH/HL存储

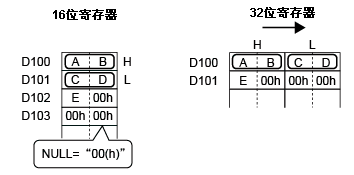

从[LH顺序]或[HL顺序]中选择在两个字(32位)中的数据存储顺序。

保存文本“ABCDE”。

  • HL顺序

当[文本数据模式]=1时

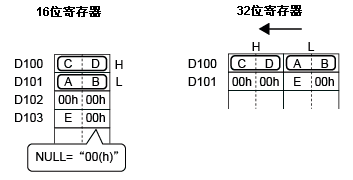

  • LH顺序

当[文本数据模式]=5时

文本数据模式

显示与文本数据模式存储顺序关联的数字。

选择

选择将使用的文本数据模式。

通讯设置

根据控制器/PLC配置设置。设置根据系列的不同而不同。请参阅“GP-Pro EX控制器/PLC连接手册”。建议保留[超时]、[重试]和[等待发送]的默认设置。

特定控制器的设置

根据每个控制器/PLC设置此项。

允许的控制器/PLC数量

根据指定的人机界面类型显示可连接的控制器数量。

添加控制器

每点击[添加控制器]按钮一次即增加一个控制器/PLC。

  • 如果[允许的控制器/PLC数量]或套接字的最大数量达到了限值,或将PLC和间接控制器的总数设置为128,将不能添加PLC。

增加允许的控制器/PLC数量

若选择的控制器/PLC支持扩展允许的控制器数量,则显示此项。点击此按钮,将弹出[增加允许的控制器/PLC数量]对话框。

  • 如果勾选了[增加允许的控制器/PLC数量]复选框,可连接的控制器数量将扩展到64。

删除控制器/PLC

删除控制器/PLC设置。

控制器名称

在10至20之间设置项目名称字符数(单字节)。

  • 控制器名称不能重复。

  • 名称中不能包含空格或以下符号。
    + - * / = % & ^ | \ : . , ” # ? @ [ ] < >

控制器/PLC设置

根据需要设置单个控制器/PLC。点击按钮显示[特定控制器设置]对话框。

  • [特定控制器设置]根据PLC的不同而不同。有关控制器/PLC设置的更多信息,请参阅“GP-Pro EX控制器连接手册”。

控制器ID

使用间接控制器、且[特定控制器设置]对话框中的系列与控制器/PLC一致时,在此字段中设置1~128,用于区分各台控制器。

同一驱动程序中的不同的间接控制器不能使用重复的控制器ID。如果控制器ID重复,在字段旁会显示警告图标

添加间接控制器

设置间接控制器功能。点击此按钮,在列表中添加一个新的间接控制器。最多可以添加64台间接控制器。

  • 一个驱动程序上最多可以添加128台控制器/PLC和间接控制器。但是,允许的控制器/PLC数量根据驱动程序的不同而不同。

间接控制器名称

设置间接控制器的名称,最多可包含20个单字节字符(或10个双字节字符)。

  • 控制器名称不能重复。

  • 名称中不能包含空格或以下符号。
    + - * / = % & ^ | \ : . , ” # ? @ [ ] < >

控制器ID地址

使用间接控制器时,可以用控制器ID地址中的值指定与之通讯的控制器/PLC的控制器ID。只能使用内部寄存器地址(LS区/USRS区)。

  • 如果控制器ID地址中保存的控制器ID没有对应的控制器/PLC,则设置了该间接控制器的部件将不能正常工作。

初始ID

用此字段指定:当人机界面刚通电时及[控制器ID地址]中的值为0时,使用哪一台控制器/PLC。范围是1~128。

更新间接控制器设置

显示[更新间接控制器设置]对话框。如果在更改间接控制器之后更改特定控制器设置,请使用此对话框,用新的控制器/PLC设置更新选定的间接控制器。

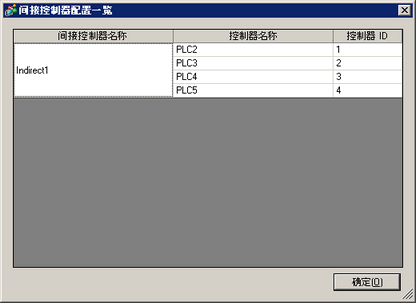

间接控制器配置

显示[间接控制器配置]对话框。用此对话框查看间接控制器、控制器/PLC和控制器ID之间的关联。
