7.6.2 设置步骤 - 计算通讯流量

创建工程时，注意使所连接人机界面(主站人机界面、从站人机界面、GP-Viewer EX)的固定通讯流量不超过8090。如果固定通讯流量超过上限，从站的连接尝试将被拒绝。此外，如果仅主站人机界面自身就超过了流量上限，则从站人机界面就不能接入。

使用如下步骤检查绘图过程中的总通讯容量。

计算通讯流量前，请确认各画面的持续通讯流量不超过475。

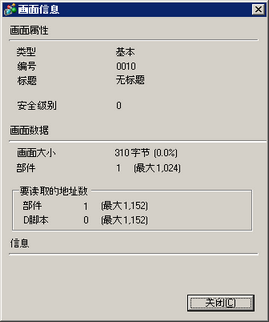

固定画面流量为部件和D脚本上设置的地址总数。在[画面(S)]菜单中选择[画面信息(I)]，可查看地址总数。
固定画面流量 = [地址(部件)] + [地址(D脚本)]

计算各人机界面的固定通讯流量。
固定通讯流量 = 475(固定画面流量) + 通用设置固定流量
通用设置固定流量是以下通用设置中的地址总数：[报警设置]、[采样设置]和[音频设置]。计算固定通讯流量前，请运行错误检查，确认未发生错误1516。
- 即使实际的固定画面流量小于475，在计算固定通讯流量时，也会假定它为475。
- 计算GP-Viewer EX的固定通讯流量时，请勿将通用设置固定流量计算在内。
计算所有人机界面的总固定通讯流量。
如果总固定通讯流量超过8090(最大固定流量)，请减少以下通用设置中的地址数：[报警设置]、[采样设置]和音频设置。
- 可在主站人机界面上用系统变量(#H_EtherLink_ConstCommuniMemInfo)确认固定通讯流量。
