16.2.2 设置步骤 - 连接2维码阅读器

配置设置，将从2维码阅读器中读取的代码数据保存到人机界面内部寄存器地址中。

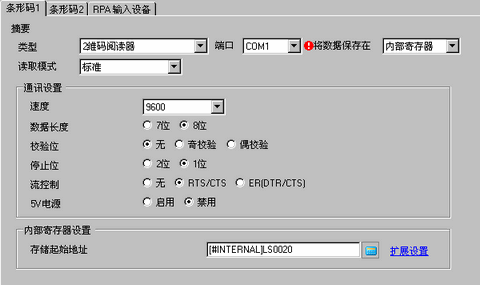

  1. 从[工程]菜单中选择[系统设置]，点击[输入设备]，打开输入设备设置对话框。

  2. 从[类型]下拉列表中选择[2维码阅读器]。

  3. 在[端口]下拉列表中选择要连接的端口。

    • 如果该端口也用于其他控制器/PLC，将显示在[端口]的右边，如上图所示。

    • 对于2维码阅读器，可设置的端口为COM1、USB和USB/串口(RS-232C)。如果在机型中选择了IPC系列，则只能将端口设置为COM1。

  4. 设置[读取模式]。

  5. 在[通讯设置]中设置[速度]、[数据长度]、[校验位]、[停止位]、[流控制]和[5V电源]。

  6. 在[将数据保存在]中选择[内部寄存器]。

  7. 在[存储起始地址]中设置数据存储内部寄存器的起始地址。

  8. 点击[扩展设置]来配置[设置接收完成位]、[数据大小]和[初始化设置]。

    • 如果未设置[设置接收完成位]，在连续读取数据时数据会被覆盖。

    • 如果设置了[设置接收完成位]，当输入完成时请将[设置接收完成位]置OFF。如果未将设置接收完成位置OFF，人机界面将不会读取代码数据。
