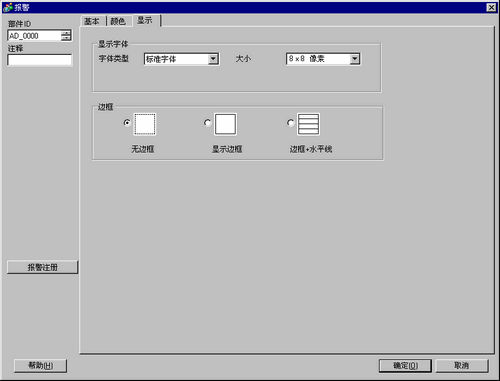

20.12.2.13 摘要 - 显示

为报警消息设置字体和边框。

显示字体

设置文本字体。

直接文本/文本列表

设置是否直接输入项目名称或引用文本列表中注册的文本。

直接输入需要显示的项目名称。

使用一个在文本列表中注册的项目名称。

18.7.2.4 报警部件 - 项目/扩展(文本列表)

字体类型

从[标准字体]、[矢量字体]或[图像字体]中选择文本的字体类型。

标准字体/矢量字体

该位图字体显示速度快，因为它由像素点构成。

矢量字体在被放大时仍能保持原来的形状，因为其结构是用线条描述的。

大小

为报警消息选择字体大小。

  • 标准字体

在[8 x 8]到[64 x 128]的8像素范围内指定“宽度x高度”，或从[6 x 10]、[8 x 13]、[13 x 23]中选择一个固定大小。当使用固定大小时，只能显示单字节字母数字字符。

  • 矢量字体

6~127

图像字体

窗口字体转换为位图图像，用于人机界面。

选择字体

定义字体，设置[字形]、[大小]和字符集。可以定义的属性(字形、大小和字符集)取决于所选的字体。

  • 不能选择比例字体。

边框

从[无边框]、[显示边框]或[边框+水平线]中选择报警消息边框。
